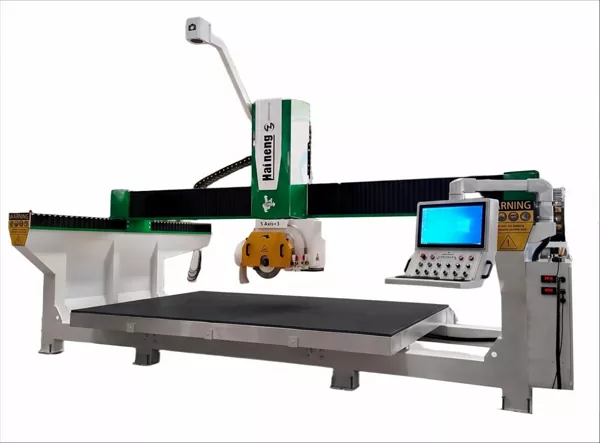

Model HTQ700GL5osá CNC mostová pilaje určen pro zpracovatele kamene, kteří potřebují větší flexibilitu než konvenční nastavení pro přímé řezání. S CNC řízením, CAD importním programováním, nastavitelným pohybem řezací hlavy a robustní svařovanou konstrukcí podporuje stroj řadu aplikací pro řezání a tvarování kamene.
Co umí 5osá CNC mostová pila HTQ700GL?
Ne každý kamenný projekt má obdélníkový obrys. Kuchyňské desky, koupelnové umyvadlové desky, architektonické prvky a dekorativní kamenné kusy mohou vyžadovat šikmé hrany, zakřivené profily nebo díly ve tvaru na zakázku.
HTQ700GL podporuje různé operace řezání a profilování, včetně:
- Přímé a šikmé řezání:Zpracujte kamenné desky a řezejte díly ve vhodných úhlech.
- Řezání na zakázku:Vytvářejte kulaté, oválné, vějířovité, polygonální, kosočtverečné a jiné nepravidelné formy.

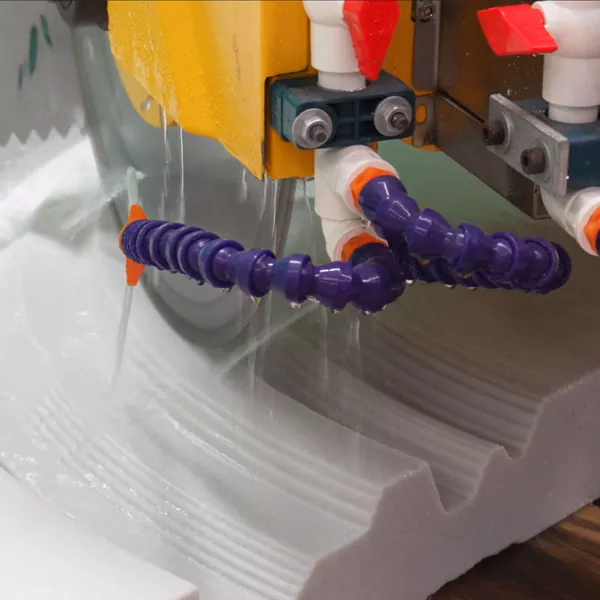

- Zakřivené profilování:Pro vhodné dekorativní kamenné komponenty sledujte rovné a zakřivené obrysy.
- Řezání drážek:Vytvořte rovné, úhlové a mřížkové drážky pro vhodné aplikace.
- Zkosení a tvarování hran:Použijte nastavitelný pohyb řezací hlavy pro splnění různých požadavků na design.
Specifikace stroje uvádí rotaci osy C od 0 do 360 stupňů a pohyb osy A od 0 do 90 stupňů. Pracovní stůl má stanovený maximální rozsah naklonění 0 až 85 stupňů.
Tyto rozsahy pohybů poskytují výrobcům více možností při plánování zakázkové práce. Skutečná schopnost zpracování závisí na materiálu, rozměrech obrobku, konfiguraci ostří, nástrojích a zvolené metodě řezání. V případě náročných nebo neobvyklých zakázek požádejte dodavatele o potvrzení nastavení a sjednání zkoušky řezání vzorku.
Aplikace ve výrobě desek a kamenů
Kuchyňské a koupelnové desky
Výroba pultové desky často zahrnuje více než dimenzování desky. V závislosti na konstrukci může zakázka vyžadovat šikmé hrany, otvory dřezu, otvory pro baterie nebo drenážní drážky.
HTQ700GL podporuje operace řezání a profilování. Pomocí volitelného nástavce frézy a vhodného nářadí lze stroj nakonfigurovat také pro další obráběcí úkoly, včetně frézování otvorů dřezů a kohoutků, odvodňovacích drážek a hran pracovní desky. Leštění vyžaduje vhodné brusné kotouče a nástroje.
Pro dílny, které zpracovávají jak standardní pracovní desky, tak zakázkové návrhy, může tato konfigurace pomoci přenést několik vhodných operací na jeden stroj. Před objednáním si ověřte volitelné vybavení a požadované nástroje.
Zpracování žuly a mramoru
Žulové a mramorové dílny často zpracovávají výrobky s různými tloušťkami, obrysy a požadavky na konečnou úpravu. HTQ700GL je vhodný pro vyhodnocování aplikací, jako jsou tvarované kamenné komponenty, úhlové řezy a dekorativní profily.
Udávaný rozsah průměru kotouče je 350 až 700 mm. Maximální průměr kotouče by neměl být považován za maximální hloubku řezu. Dosažitelná hloubka řezu a doporučené pracovní podmínky závisí na konfiguraci stroje, zvoleném kotouči a materiálu.
Dlaždice a umělý kámen
Velkoformátové dlaždice a výrobky z umělého kamene mohou vyžadovat plánované řezné dráhy a specifické úpravy hran. HTQ700GL využívá CNC řízení a CAD importní programování pro podporu naprogramovaných operací pro vhodné materiály a návrhy dílů.
Před zpracováním neznámých materiálů si u dodavatele ověřte kompatibilitu kotouče, podpěru obrobku, nastavení posuvu a požadovanou kvalitu hotové hrany.

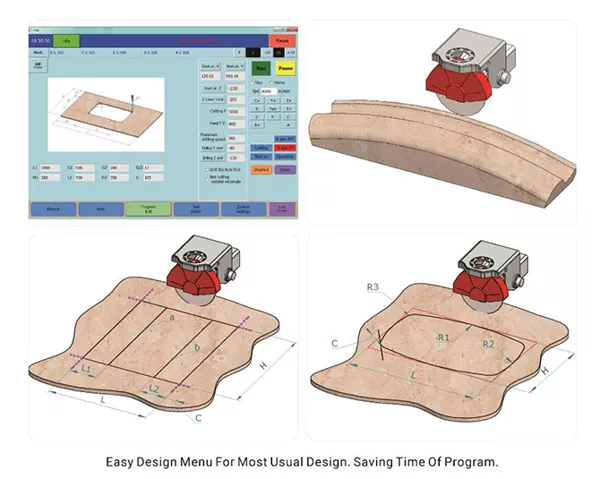

Programování importu CAD a obsluha CNC
Když kamenná dílna zpracovává různé tvary dílů a zákaznické výkresy, je důležité zvážit programování. Stroj s rozsáhlou schopností pohybu je nejužitečnější, když obsluha může připravit požadované řezné dráhy opakovatelným způsobem.
HTQ700GL využívá CNC řízení a programování importu CAD. Jeho produktová dokumentace popisuje rozhraní dotykové obrazovky navržené pro zjednodušení ovládání a systém, který dokáže generovat grafiku ze zadaných dat.
Typický pracovní postup zahrnuje přípravu výkresu, import kompatibilních CAD dat, kontrolu požadavků na zpracování, nastavení materiálu a nástrojů a ověření zakázky před zahájením automatického zpracování.
Tento přístup je relevantní pro dílny, které pravidelně dostávají zakázkové výkresy nebo opakují výrobu podobných dílů. Před zakoupením HTQ700GL5osá CNC mostová pilapotvrďte podporované formáty souborů CAD, požadavky na software a školení operátorů.
Vysoce odolná konstrukce a pohybové komponenty
Konstrukce stroje je dalším faktorem, který je třeba vzít v úvahu při výběru zařízení pro běžnou výrobu. HTQ700GL používá integrální tuhou svařovanou konstrukci. Mezi jeho dokumentované pohybové komponenty patří lineární kolejnice, kuličkové šrouby, spirálové ozubení, vysoce přesné planetové reduktory a servosystém.
Stroj má specifikovaný hlavní motor 22 kW a rozsah otáček 0 až 6 000 ot./min. Celkový instalovaný výkon stroje je uveden 33 kW.
Tyto specifikace poskytují užitečný výchozí bod pro porovnávání zařízení. Rychlost řezání, kvalita hotového břitu a výrobní výkon však závisí na faktorech, jako je zvolený kotouč, vlastnosti materiálu, hloubka řezu, nastavení posuvu a nastavení operátora.
Technické specifikace HTQ700GL
Následující obrázky vycházejí z produktové dokumentace výrobce. Imperiální konverze jsou přibližné.
| Specifikace | HTQ700GL |
|---|---|
| Typ stroje | 5osá CNC Heavy-Duty monobloková mostová pila |
| Řídící systém | CNC |
| Metoda programování | CAD import |
| Průměr čepele | 350–700 mm (13,8–27,6 palce) |
| Výkon hlavního motoru | 22 kW (přibližně 29,5 hp) |
| Rozsah rychlosti | 0–6000 ot./min |
| Pojezd v ose X | 3 800 mm (149,6 palce) |
| Pojezd v ose Y | 2 400 mm (94,5 palce) |
| Pojezd v ose Z | 500 mm (19,7 palce) |
| Rotace osy C | 0–360° |
| Pohyb osy A | 0–90° |
| Maximální sklon pracovního stolu | 0–85° |
| Rozměry pracovního stolu | 3 600 × 2 200 mm (141,7 × 86,6 palce) |
| Celkový výkon | 33 kW (přibližně 44,3 hp) |
| Hrubá hmotnost | 5 000 kg (přibližně 11 023 lb) |
| Celkové rozměry | 5 800 × 3 400 × 3 600 mm (přibližně 19,0 × 11,2 × 11,8 stop) |
Poznámka k instalaci:Celkové rozměry nepředstavují plnou provozní vůli požadovanou kolem stroje. Před přípravou dílny si ověřte elektrické napájení, přístup na místo, stav podlahy, ložný prostor, prostor pro údržbu a požadavky na instalaci.
Je HTQ700GL vhodný pro vaši dílnu?
Správný stroj závisí na zakázkách, které si vaši zákazníci skutečně objednají. Dílna zaměřená na dimenzování pravoúhlých desek může mít jiné požadavky než ta, která pravidelně vyrábí zakázkové díly pracovní desky nebo nepravidelné kamenné profily.
HTQ700GL může stát za zvážení, pokud váš obchod:
- Zpracovává úhlové řezy, zakřivené obrysy nebo kamenné díly na zakázku.
- Vyžaduje CNC řízení a CAD importní programování pro práci založenou na výkresech.
- Pracuje se žulou, mramorem, umělým kamenem, dlaždicemi nebo jinými kompatibilními stavebními materiály.
- Chce vyhodnotit volitelné frézovací operace pro vhodné aplikace na pracovní desce.
- Má podlahovou plochu a elektrickou kapacitu požadovanou pro stroj.
Před rozhodnutím o nákupu si připravte několik reprezentativních výkresů. Zahrnujte standardní řezání, šikmý řez a nepravidelný profil. Požádejte dodavatele, aby potvrdil vhodnou konfiguraci, nástroje a metodu zpracování pro každou zakázku.
Co zkontrolovat, než požádáte o cenovou nabídku
Materiál a tloušťka
Identifikujte materiály, které nejčastěji zpracováváte, a uveďte typickou i maximální tloušťku obrobku. Různé materiály mohou vyžadovat různé čepele a pracovní podmínky.
Rozměry dílů a požadavky na řezání
Sdílejte obvyklou délku, šířku, tloušťku, požadované úhly a detaily profilu. To pomáhá dodavateli posoudit, zda je dráha stroje a navrhovaná konfigurace vhodná.
Nástroje a volitelné funkce
Určete, zda vaše práce vyžadují přímé řezání, úhlové řezání, vlastní profily, drážky, frézování nebo leštění. Ověřte, které funkce vyžadují volitelné vybavení, spíše než za předpokladu, že každá operace je zahrnuta ve standardní konfiguraci.
Software a tovární podmínky
Poskytněte reprezentativní výkresy CAD a potvrďte kompatibilní formáty souborů. Zkontrolujte také přístup ke stroji, dostupný prostor pro instalaci, elektrické požadavky a prostor pro údržbu.
Poprodejní podpora
Zeptejte se na pokyny k instalaci, školení obsluhy, náhradní díly, dokumentaci k údržbě a technickou podporu. Tyto podrobnosti by měly být přezkoumány spolu se specifikacemi stroje a kupní cenou.
Často kladené otázky
Jaké materiály dokáže HTQ700GL zpracovat?
Produktová dokumentace uvádí desky, dlaždice, mramor, umělý kámen, žulu, cementové výrobky a další stavební materiály pro vhodné aplikace řezání a tvarování. Před objednáním si ověřte kompatibilitu pro váš konkrétní materiál a tloušťku.
Podporuje HTQ700GL šikmé řezání?
Ano. Určený pohyb osy A je 0–90° a rotace osy C je 0–360°. Pracovní stůl má stanovený maximální rozsah naklonění 0–85°. Požádejte dodavatele, aby ověřil požadovanou konfiguraci pro zamýšlenou úlohu.
Dokáže stroj zpracovat dřezové otvory a drenážní drážky?
Tyto dodatečné obráběcí úkoly lze podpořit volitelným nástavcem frézy a vhodným nástrojem. Při žádosti o cenovou nabídku potvrďte přílohu, nástroje a požadovanou konfiguraci.
Jak je stroj naprogramován?
Určená metoda programování je import CAD. Podporované formáty souborů a požadavky na software by měly být potvrzeny dodavatelem.
Jaký je maximální průměr čepele?
Stanovený rozsah průměru čepele je 350–700 mm, přibližně 13,8–27,6 palce. Tento údaj sám o sobě neurčuje maximální hloubku řezu.
Kolik místa stroj potřebuje?
Uvedené celkové rozměry jsou 5 800 × 3 400 × 3 600 mm. Pro manipulaci s materiálem, obsluhu, údržbu a bezpečný přístup může být zapotřebí další prostor. Před přípravou místa si vyžádejte rozvržení instalace.
Prodiskutujte své požadavky na řezání kamene s Hainengem
Model HTQ700GL5osá CNC mostová pilakombinuje CNC řízení, CAD importní programování, rozsah nožů 350–700 mm, nastavitelný pohyb řezné hlavy a integrální tuhou svařovanou konstrukci. Volitelná konfigurace frézy může rozšířit její použití o další vhodné úlohy obrábění na pracovní desce.
Chcete-li zjistit, zda stroj vyhovuje vašim výrobním potřebám, sdílejte svůj typ materiálu, rozměry obrobku, požadované operace a reprezentativní výkresy s Hainengem. Dodavatel pak může pomoci potvrdit vhodnou konfiguraci stroje a volitelné vybavení.
